Каркасная строительная система КУБ-2,5

Цель использования такой строительной системы, как КУБ-2,5 – строительство зданий жилого типа, а также социальных, административных. Она подходит для сооружения многоэтажных гаражей, зданий производственного значения. Использовать такую систему монолитного безригельного каркаса можно в разных регионах, с разным климатом, сейсмической активностью, что делает ее универсальной.

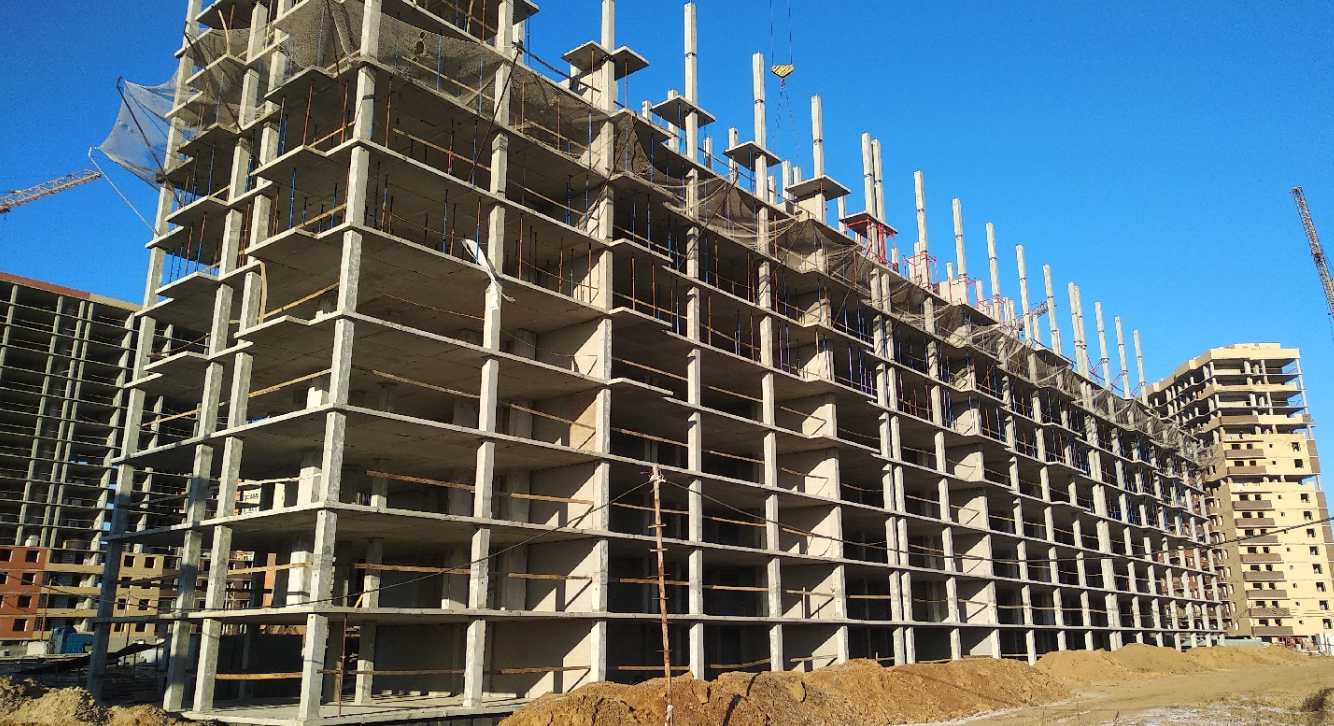

Система КУБ-2,5 представляет собой систему строительного значения с полносборным безригельным каркасом. Этот факт делает ее лучшей в конструктивном смысле по сравнению с обычными балочными системами. Она не предусматривает использование ригелей, которые заменяют здесь плиты перекрытия. Также применяются колоны на большое количество ярусов без выходящих элементов, так как это может негативно отразиться на внешнем виде помещений, экономичности расхода материалов, в целом образуемом пространстве.

Состоит безригельная каркасная система из колонн с сечением в форме равностороннего четырехугольника (стороны 40 на 40 см). Также есть плоские панели перекрытия. В случае необходимости используются связи. Высота колонн может быть очень большой, длина может охватить 1 или несколько этажей. Высота каждого этажа может быть разной от 2.8 до 3.6 м. При этом базовая сетка колонн 6 на 6 м. В случае усиления используемых колон высота может быть даже 10 м. Величина панелей перекрытия имеет параметр для стороны в 2.98 м. Зазор между панелями 2 см, благодаря чему появляется возможность сделать швы монолитными без использования опалубки. Нужно учитывать, что толщина одной панели 16 см. В соответствии с размещением панелей перекрытий они могут быть межколонными, средними или надколонными. Параметр несущей нагрузки дает возможность применять каркас в тех сооружениях, в которых интенсивность нагрузки из расчета на этаж до 1,3 т на каждый квадрат.

Система Куб-2,5 имеет узел сопряжения, который охватывает 2 элемента – панели, а также колонны. В последней используется еще и закладная деталь, которая представлена стальной обечайкой, скрепленной с основой из арматуры, что размещаются в теле панели. Бетон в узле используется в целях разностороннего сжимания, что приводит к большей прочности конструкции. Благодаря этому можно не использовать ванну сварки при стыковке колонн.

Проект предусматривает выполнение деления перекрытий так, чтобы стыки были в тех местах, где параметр изгибания был нулевым. В тех местах, где есть стыки в системе безригельного каркаса здания, выполняется замоноличивание с целью образования рамной системы, в таком случае ригели – перекрытия.

Установка конструкции производится в такой последовательности:

1. Устанавливаются колонны, выполняется замоноличивание.

2. Присоединяются путем сварки к арматуре колонн панели надколенного типа.

3. Устанавливаются средние и межколонные панели.

Уже после установки фиксирующих деталей выполняется замоноличивание швов. В это же время заделываются и другие стыки с ориентированием на единую отметку.

Колонна подразумевает применение принудительного монтажа. Это предусматривает прохождение фиксатора через колонну сверху в патрубок, находящейся ниже. В узле располагаются лишь швы.

Преимущества, предлагаемой технологии:

1. Универсальность использования и комплексность каркасной системы КУБ

Преимущество полносборности предполагает отсутствие необходимости выполнять трудно регулируемые работы монолитного типа.

По причине отсутствия несущих стен можно выполнять такую планировку, которая необходима конкретному заказчику – покупателю.

Каркас является равноценным и для жилых, и для нежилых зданий.

Благодаря однотипным элементам можно строить здания даже на 25 этажей с разной планировкой и архитектурными особенностями.

Внутренние стены, ограждения могут быть выполнены из различных материалов.

2. Надежность и сейсмоустойчивость

Благодаря заводскому исполнению можно применять для колонн бетон повышенных классов, что положительно отражается на армировании, типовых сечениях, тогда как колонны, производимые на стройплощадке при строительстве монолитных домов не предполагают использование сопоставляемого класса бетона. Эта причина приводит к появлению ограничений.

Предлагаемая система отточена конструктивно.

Изготовление конструкций выполняется в условиях завода-производителя, а монтаж – на стройплощадке. Благодаря этому можно оптимизировать выполняемые работы, снизить риск влияния человеческого фактора, а также обеспечить контроль качества в условиях производства.

Конструкции рассчитаны на эксплуатацию в разных по сейсмической активности регионах, включая показатель 7 – 9 баллов.

Благодаря использованию новой конструкции узлов крепежа к колоннам снижается риск резонанса конструкций в условиях вынужденных колебаний.

3. Экономичность

Относительная экономичность сборного каркаса здания, расход материала на квадратный метр площади при сопоставлении с системами подобного значения.

Экономичность благодаря небольшим затратам на работу.

Экономичность на использовании материалов, энергоресурсов. Использование бетонных и железобетонных конструкций не нуждается в нагревании, а скорость строительства позволяет экономно подходить к применению башенных кранов.

Экономичность при формировании фундамента. Нагрузка на четверть меньше, чем при монолитном строительстве.

4. Вероятность использования разных архитектурных предложений

Благодаря описываемой системе можно по консолям смещать плиты перекрытий, выходя за границу боковых колонн в пределах полутора метров и обеспечивать относительно внешнего края почти любую форму. Это может быть даже радиусное изменение положения на этажах (в том числе балконы, эркеры).

Можно применять различные фасадные системы. При этом в качестве ограждений выбирать можно и каменные, и вентилируемые, другие, предусмотренные технологией.

5. Эффективность для проектировки

Возможность изменять планировку, выполнять перепланировку, так как не предусматривается использование несущих стен, что относится к уже введенному в эксплуатацию зданию.

Шаг у колонн 6 на 6 м, по причине чего предоставляется больше возможностей проектирования.

Возможность менять расстояния в перекрытиях, включая высоту для комнат, что также оценят многие заказчики.

Есть возможность применять систему КАБ в целях строительства городов, когда необходимо работать с ограниченными по площади территориями и плотной застройкой по кварталам.

6. Большая скорость и простота возведения каркаса

Принцип сбора конструкции монолитного безригельного каркаса – конструктор. Все выполняется по заводским нормам.

По вертикали одновременно выполняется сбор нескольких этажей. Особенности стыка не делают необходимым применение технологии сварки арматуры.

Не требуется опалубка.

Привлекается минимум монтажников, что снижает риск травмирования и привлечение неквалифицированных работников (пять человек в сутки могут выполнить сбор 3 сотен квадратов перекрытий).

Работать можно в любую погоду.

Перевозить части системы можно любым видом транспорта, включая водный.

Благодаря сборно-монолитному каркасу КУБ-2.5 можно воплотить в жизнь различные архитектурные стили фасадов, что позволяет не ограничиваться в фантазии архитекторам, дизайнерам, а также любому заказчику (при соответствии установленным нормативам).
