Осень на ЗЖБИ-4 ознаменовалась очередным этапом модернизации производства. В начале сентября на нашем предприятии начался монтаж нового оборудования - установки навивки каркасов свай серии SNM-16, производства ООО "Roden", г.Новосибирск. Сваенавивочная машина предназначена для навивки и сварки арматурных каркасов железобетонных забивных свай длиной до 16 метров. Это позволит нашему предприятию изготавливать сваи сечением 300х300, 350х350 и 400х400, используя продольные прутки диаметром от 12 до 28 мм с навиваемой проволокой Вр-1 диаметром от 3 до 8 мм.
Благодаря использованию пневматики европейского производства и японской электроники данное оборудование характеризуется повышенной эксплуатационной надёжностью, гибкостью настроек и качеством выпускаемой продукции, что для нашего завода является очень важным критерием.
Сваенавивочная машина SNM-16 обладает отличной скоростью — до 80 каркасов за 12-часовую смену (при длине каркаса 16 метров).
Уникальная конструкция SNM-16 обладает рядом существенных преимуществ:
2. Вместо дорогостоящих круглых электродов, применяются недорогие прямоугольные, что позволяет существенно снизить затраты на расходные материалы
3. Обладает качественным проваром в местах контактной сварки
4. Отсутствует пережог навиваемой проволоки
5. Поперечная проволока не имеет бочкообразной формы
6. Навиваемая проволока Вр-1, диаметр от 3 до 8 мм
7. Очень быстрая зарядка продольной арматуры
8. Автоматическая выгрузка готового каркаса
9. Плавная регулировка скорости и сварки каркаса
10. Плавная регулировка шага навивки каркаса
11. Замкнутая система охлаждения сварочных электродов и трансформатора, в которой используется тосол.

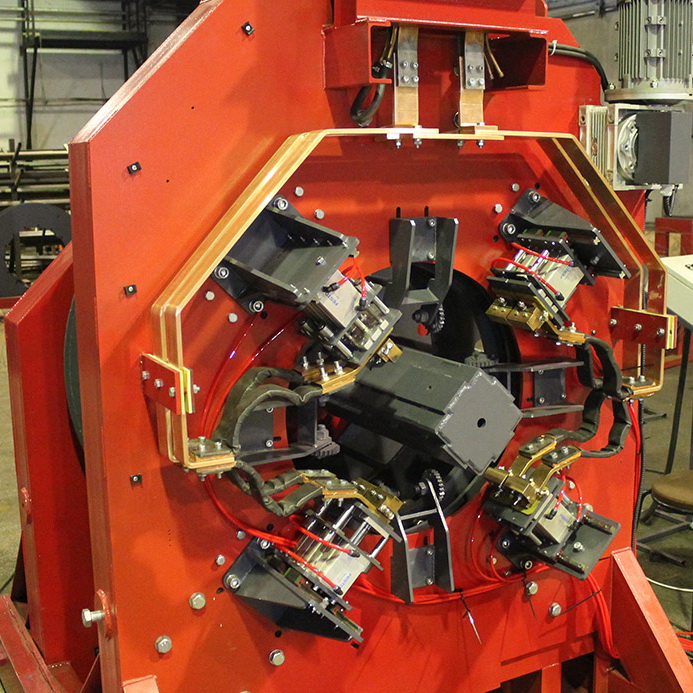

Компактность оборудования позволяет организовать производство на минимальных площадях. Конструкция сваенавивочной машины SNM-16 запатентована в России и не имеет аналогов. Основной принцип работы машины SNM заключается в том, что при навивке и сварке поперечной проволоки, каркас не вращается вокруг своей оси, а остаётся статичным. Навивка проволоки происходит с помощью планшайбы, которая крутиться вокруг арматурных стержней, а сварка осуществляется летучими пневмоцилиндрами. Простота обслуживания линии SNM и гибкость настроек обеспечивает стабильную и безостановочную работу.

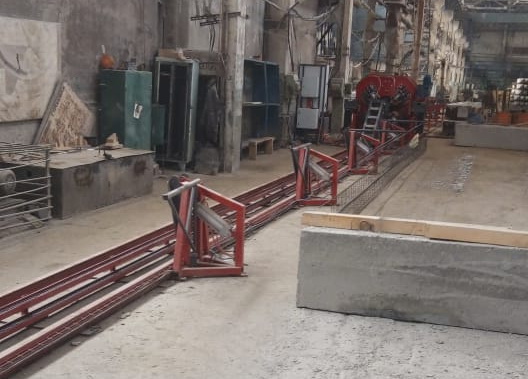

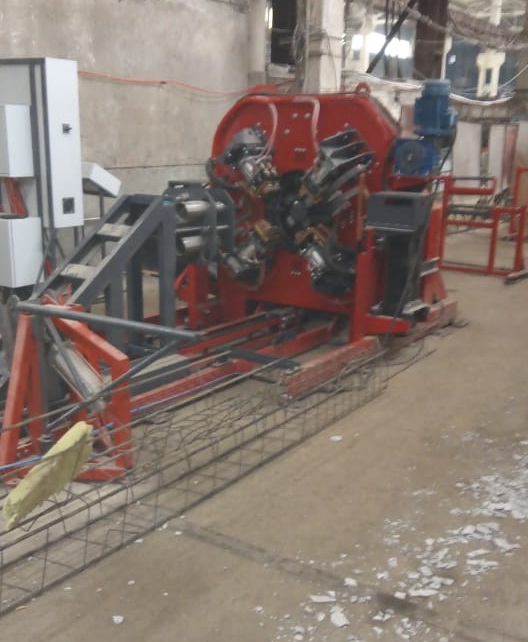

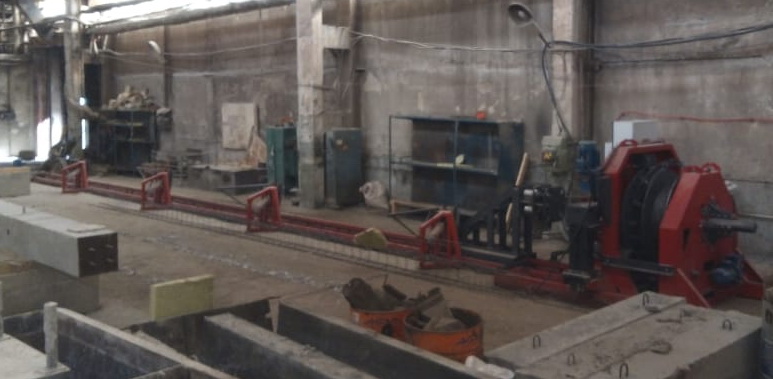

На нашем заводе данная производственная линия была успешно смонтирована и настроена. А после проведения всех пусконаладочных работ, линия была запущена в работу. Приобретение данной сваенавивочной машины позволит увеличить производительность труда, значительно уменьшив ручной труд.
